运想重工一直以来以自行式高空作业平台为公司主要的生产产品，在自行式高空作业平台的转向系统方面也是国内技术领先水平，其中，GTZZ、GTBZ系列高空作业平台有总体设计计算测试，使自行式高空作业平台转向时平稳、精确和可靠。
运想高空作业平台的最新转向系统解读
目前，国外自行式高空作业平台广泛应用如图1转向机构形式，在国内鲜有应用，但在叉车等轮式工程机械上已成熟应用。实践证明传统的转向机构存在一定的缺陷，而自行式高空作业平台对转向平稳性和操作性要求更高。因此，为寻求一种更好的转向方式，引进了叉车的横置油缸转向机构的理念，并对其进行量身设计。
GTBZ的转向系统方案
该系统的总体方案采用电比例液压控制+横置油缸的转向方式。当比例阀左边得电时(电磁铁吸合)，阀芯向左移动，压力油进入横置油缸的左腔，推动活塞杆向右移动，活塞杆通过连杆推动(拉动)转向头使轮组件向左偏转，从而实现整机左转向，反之实现整机右转向。
运想高空作业平台的最新转向系统解读

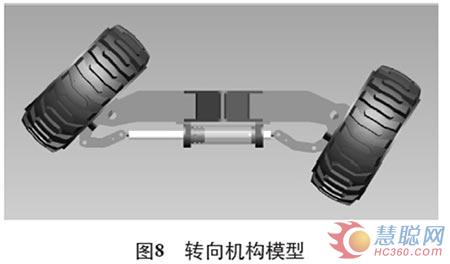

经过总体计算，采用Pro ENGINEER软件进行3D参数化建摸，并进行运动分析排除干涉，得出如图的转向机构模型。实际应用如图1所示。
目前，该转向机构已经安装在GTBZ自行式高空作业平台上，性能优良，质量可靠，简单实用，用户使用情况良好。此项技术可推广应用到直臂、曲臂自行式系列化产品上，并将产生良好的社会效益和经济效益。
