咬合桩是在桩与桩之间形成相互咬合排列，组成一种基坑围护结构。由于咬合桩施工通常采用全套管跟进，能够实现无泥浆施工，且完全不用担心塌孔问题；另外，如使用旋挖钻机钻进，可以实现咬合桩入岩；且紧邻周围的建筑物时，全套管咬合桩施工不会对周边的建筑物产生不利的影响等优点，因此国内越来越多的工程项目采用咬合桩做为基坑的围护体系。

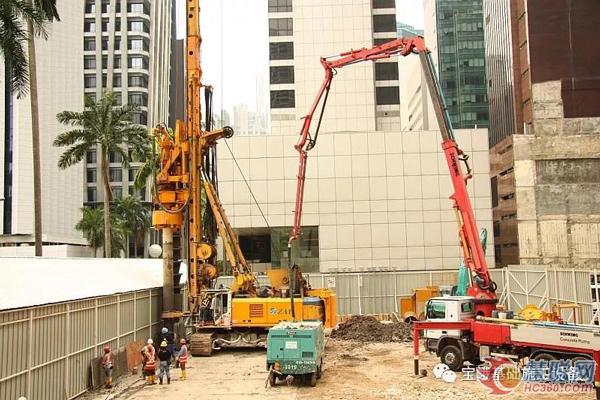

图为宝峨旋挖钻机施工完成的咬合桩项目

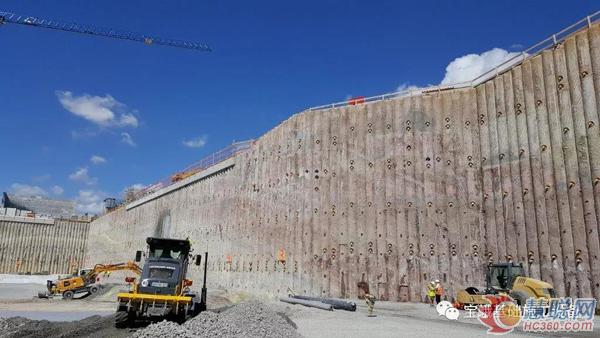

图为宝峨旋挖钻机施工完成的、开挖出来的咬合桩围护体系
图为咬合桩示意图，其中1、2、3、4号孔为“一期孔”，也称“素桩”；5、6、7、8号孔为“二期孔”，其中需要放入钢筋笼。

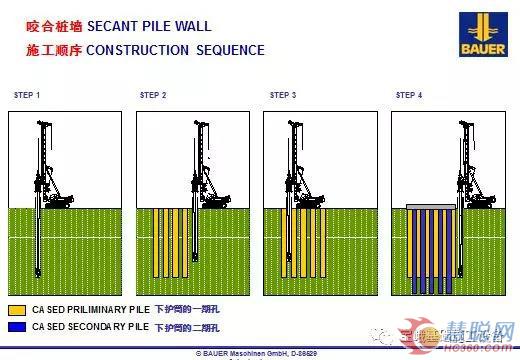

图为咬合桩施工的流程
咬合桩可以根据岩面的起伏，每根桩可以设计为不同的深度，相对地下连续墙设计，深度选择更加灵活。

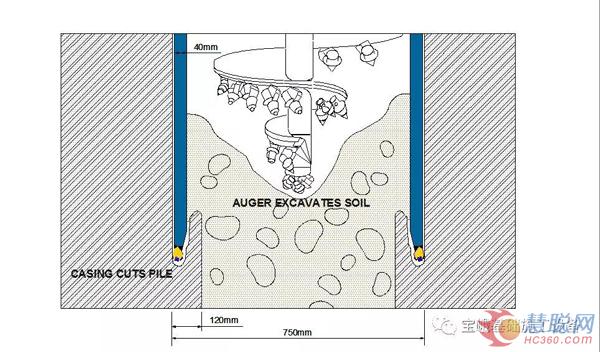

宝峨旋挖钻机施工“咬合桩”，可以根据项目的设计要求，实施“软咬合”或者“硬咬合”工艺。上图中“蓝色”的部分为套管，套管下面为带有合金切削齿的“管靴”，宝峨旋挖钻机通过动力头360度旋转驱动套管，能够轻松地切入凝固后的混凝土，也就是“硬咬合”施工方法；钻头既可以在套管内钻进、也能够超前套管钻入地层中。
咬合桩施工中，旋挖钻机能够驱动套管的深度，取决于动力头扭矩、钻孔直径、地层条件、套管自身的质量等各种因素。

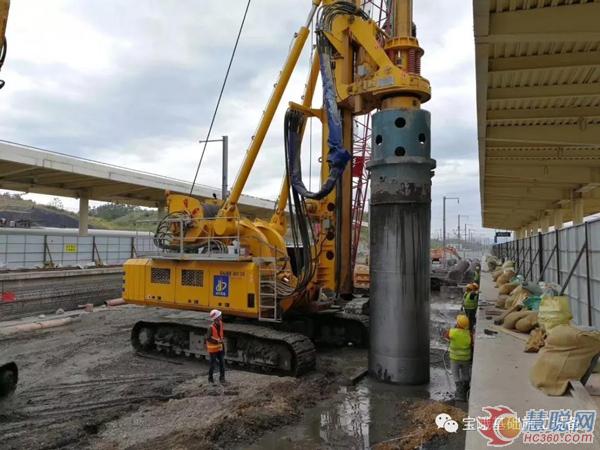

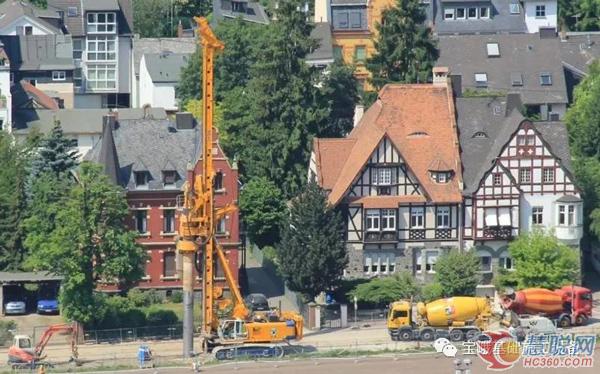

图为江苏通州基础公司的宝峨BG38钻机在贵广线桂林段，成功完成了钻孔直径1.5米、深度35米的全套管施工。

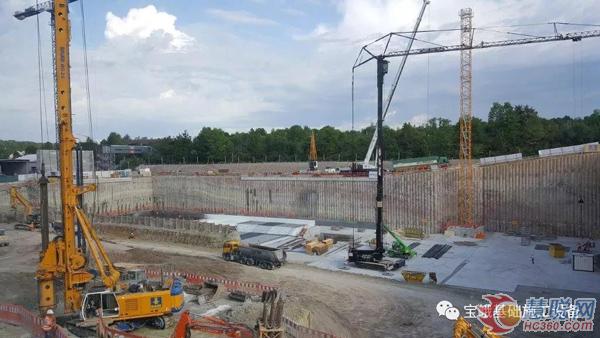

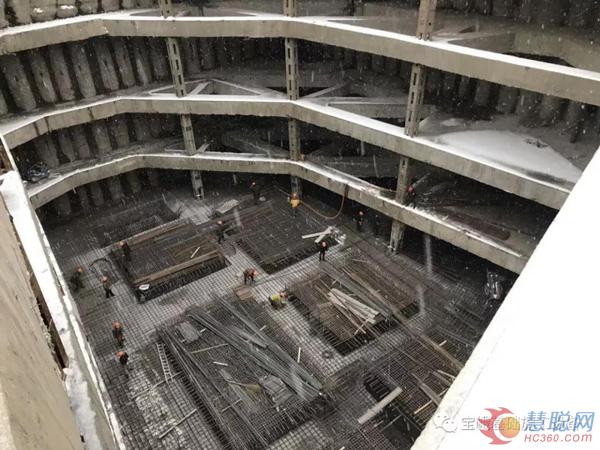

图为江苏通州基础公司采用宝峨BG38旋挖钻机施工完成的南京湖南路绿地中心项目围护桩工程，桩径1200毫米（套管跟进施工）、桩深42米、入岩3米、基坑开挖到深度24米。

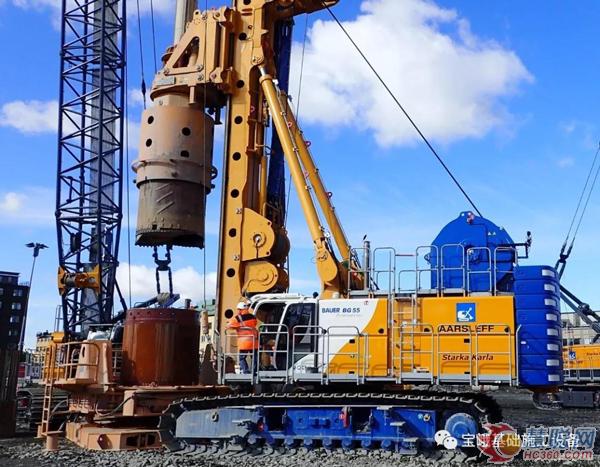

图为宝峨BG55旋挖钻机配大直径摇管机，在德国某工地施工2米直径、深57米嵌岩桩，其中套管直径2米、钻头直径1830毫米。

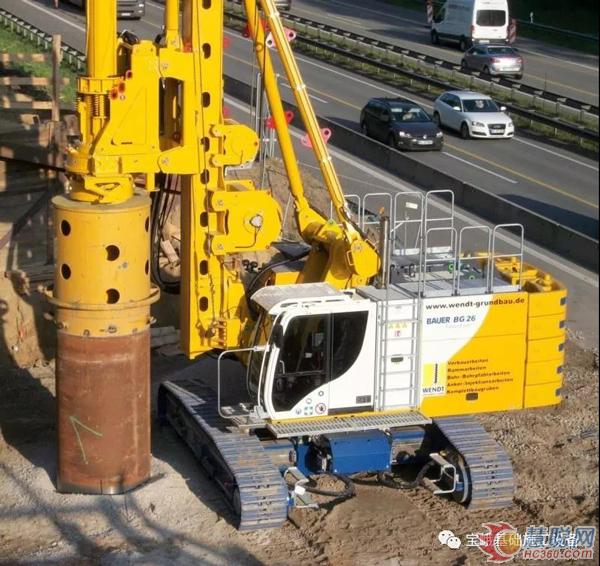

在一定的深度范围（根据钻机型号而不同）及适合的地层条件，采用全套管长螺旋（CCFA）施工方法，可以高效地完成咬合桩施工。上图为宝峨BG40钻机配置扭矩放大器进行咬合桩施工的现场，其中动力头正方向驱动长螺旋钻杆，扭矩放大器反方向驱动套管，并采用宝峨专利产品卸土器排土。

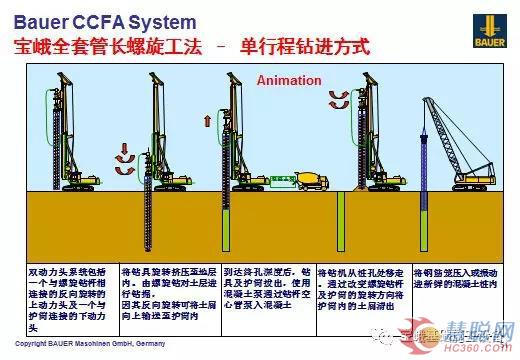

图为全套管长螺旋（CCFA）工法的施工流程

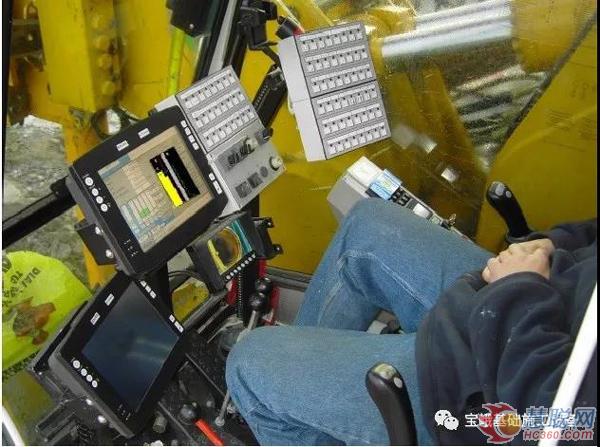

图为驾驶室内，具有监视和操控系统。可以确保长螺旋钻杆提升的速度，与混凝土灌注的速度同步，避免出现“断桩”等问题。

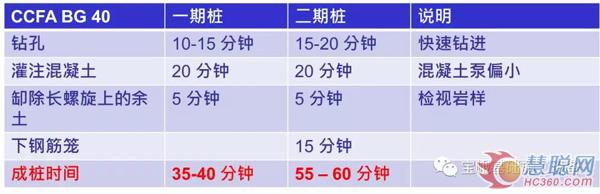

德国某城市需沿河建地下防洪墙（上图中红线标出的位置），设计采用咬合桩，直径880毫米，深度19米，地层条件：0到-8米为粉土和砂卵石、-8米到-16米为卵石、-16米到-21米为20-40兆帕的风化页岩，总共1800根。施工设备为1台宝峨BG40钻机配置扭矩放大器，采用CCFA全套管长螺旋使用方法施工咬合桩墙。该工地施工效率见上图。
图为在该项目施工880毫米直径、19米深的咬合桩墙的宝峨钻机。
