关键词 潜孔钻机 一体化 高效低耗

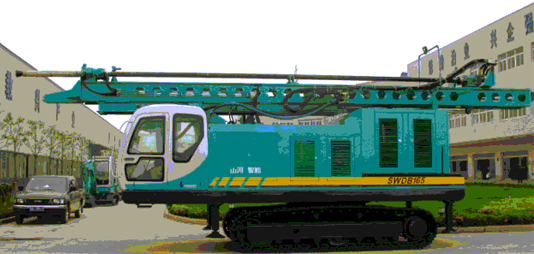

SWD165是填补国内空白技术领先的一体化液压潜孔钻机，具有高效的高风压潜孔钻进系统，便于高精度、高效率、大直径的深孔钻凿。用风风压为1.05 -2.5兆帕，采用螺杆空气压缩机做凿岩动力。履带行走，钻具回转推进；钻架顶升补偿、钻机调平均采用液压驱动。而计算机优化设计以及功率匹配与负载适应系统的开发应用，实现了动力系统从动力 - 泵 - 负载全局功率匹配，有效降低了整机能耗，确保了整机最佳性能与高可靠性。根据需要可选用不同的冲击器及钻杆钻凿不同孔径及深度。
SWD165型一体化液压潜孔钻机一经推出就获得市场的好评，样机在某矿880中段的采掘发挥了很好的作用。投入生产半年平均月进尺近4000M。与矿原有钻机比较：初步估算工效提高近30倍。能耗减低至原来的30%。使用中用户感到满意。现场实测凿岩效率0.4~1米/分钟。包括辅助工作时间平均40分钟完成15米孔的钻凿。
在SWD165一体化液压潜孔钻机设计中采用全新的设计理念，运用人性化模块化设计和机电液一体化设计、人机与自然相融合的原则，将产品的性能与可靠性、灵便性、舒适性、安全性、保障维护性等人机工程有机结合起来，设计与生产一流的产品。
为提高SWD165潜孔钻机的市场上竞争力， SWD165一体化液压潜孔钻机机设计采用国外最成熟、先进实用的液压系统技术，结合外国专家到厂实地操作、参与设计经多次改进严格按我司工况量身定做的液压泵阀最大限度地满足了市场的需求；而所有液压元件泵、阀和马达油缸及胶管、接头全部采用国际化采购的国外知名厂家的优质产品。为系统的稳定性、可靠性提供进一步的保证。
系统配置采用液压技术世界领先的德国Rexroth公司的LUDV闭芯系统，基于SX14(主阀) 和A11VO (主泵) 的LUDV系统目前在欧洲市场应用较为广泛，国内为我公司独家使用。充分利用发动机功率，降低能耗。提高了潜孔钻机的可控性和精确控制性能。各执行元件的动作相互独立，互不干扰，驾驶员轻松实现复合动作，减轻工作强度，显著提高作业效率。
在整体和关键零部件设计时采用先进的CAD技术进行三维立体造型，辅以有限元应力应变分析，对整机和零部件进行优化,在保证了结构件的强度的基础上优化外形结构，同时参考国外先进的同类各种机型，对各机型的优缺点进行取舍。利用计算机，对钻架、底盘、平台加以优化，在整体设计时进行三维立体造型，外形更加自然流畅，而人机工程学的运用，加上人机和自然亲和的油漆配置，真正做到了人机与自然相融合。
采用"标准化模块"的概念，这样我们可将有限的可以互换的部件用很多不同的方法组合，扩充设备的更改。这些可以采用的组合件，使我们可以轻而易举地为特殊工程而特制机器，根据不同矿山的特殊工况，采用同风压－风量－钻孔直径的不同组合，达到节能高效的目的。
卸杆器本体有限元应力应变分析图
先进的设计手段加上德国力士乐公司专家到厂对功率匹配与负载适应系统的开发应用的实地验证，基本实现了动力系统从动力 - 泵 - 负载全局功率匹配，有效降低了整机能耗，确保了整机最佳性能与高可靠性。
产品技术特点
（1）钻机、空压机，内燃动力三位一体。具有良好的机动性和快速行走功能，做到节能高效。

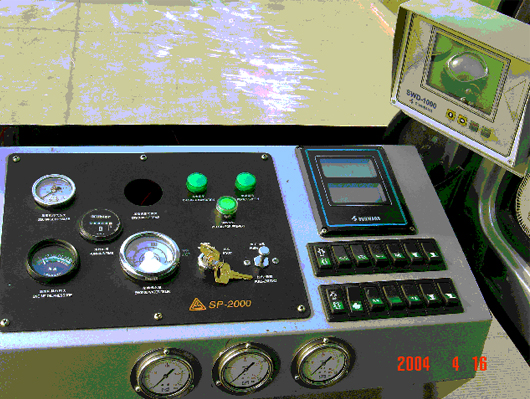

（2）钻机所有的操纵、姿态调整、钻孔位置选定都由先导操纵手柄集中控制，带冷暖空调自动增压的人机工程设计司机室，大大改善了劳动条件，所有的指示灯、报警灯、安装于同一面板，司机对作业情况一目了然。
（3）采用高可靠性挖掘机行走机构，设液压调平机构，钻具回转采用液压马达，滑架起落采用液压缸支撑。最大限度地提高了工作效率及钻机的工作面适应能力。
（4）设冲击器、钻杆自动拆装机构，设四只夹持牢固的液压缸，确保了开孔和钻进过程中钻杆的有效导向与保证了自动可靠的拆装。减轻工人的劳动强度，提高了工作效率。
（5）钻具回转机构装设液压加弹簧减震机构，延长回转机构的使用寿命。
（6）驾驶室设有冷暖空调及空气净化设备，防止室外粉尘进入室内，改善了工人的工作条件。
（7）自动防卡杆机构，在发生意外时自动提升保护设备。
（8）高效率的旋风+层流吸尘装置，维持了清洁的作业环境。
（9）灵活可靠的滑架补偿机构，对钻架与工作面的接触进行可靠调整。
（10）带LCD显示屏的集成电子钻孔角度指示仪可满足多方位钻进的需要。
（11）驾驶室的人性化设计每一环节都在考虑司机的舒适性安全性为司机营造操作简便、乘坐舒适安全、全景视野良好的工作环境。具有现代造型的流线型驾驶室符合人机工程设计的原则，内饰色彩柔和，给人以宁静之感。可滑动的前窗与侧窗最大限度的改善了通风条件，而性能可靠的冷暖装置将确保舒适的工作环境。
技术性能
设备型号SWD165一体化液压潜孔钻机钻孔方式中/高风压潜孔钻孔直径（mm）∮152钻孔深度（m）2~35钻孔角度（○）垂直开始0-30度钻杆长度（m）7~11钻杆直径（mm）110钻杆存储器及存量1根最大推进力（KN）4000~20000N最大提升力（KN）28KN回转头 扭矩（Nm）3500 Nm速度（r/min）钻具转速 0～50 rpm行走方式履带式传动方式全液压柴油发动机型号B3.3
额定功率60 kW转速（r/min）2200 kW燃油箱容量（L）600排气量（L）3.3 L废气排放标准欧Ⅱ空压机 型号SP775制造商 产地台湾复盛螺杆类型五对六齿排气量（m3/min）17排气压力（Mpa）1.2排气温度（℃）85气体含油量（ppm）5液压传动配置德国力士乐A11V0行走马达GM35(日本帝人)最大行走速度km/h～1.5 km/h爬坡能力（○）22°回转装置钻具回转机构装设液压加弹簧减震机构，
延长回转机构的使用寿命。回转速度（ypm）0-50 rpm回转扭矩（N/m）3500N.M除尘装置高效率的旋风+层流吸尘装置，维持了清
洁的作业环境除尘方式干式（旋风+层流）机组噪声（dB）小于85平均耗油量（L/m）50L/h驾驶室操作特点驾驶室设有冷暖空调及空气净化设备，防
止室外粉尘进入室内，改善了工人的工作条件。装备设有冷暖空调、空气净化设备及集成电子钻孔角度指示仪整机外形尺寸（长×宽×高mm）11000×3000×3000 毫米机重（t） 17吨
