挖掘机动臂提升无力的快速处理方法

慧聪工程机械网 2011-11-17 09:15 来源：慧聪工程机械网

在经济大发展的今天，要做好售后服务工作，我们必须知道如何快速高效地处理工程机械的故障。下面以挖掘机动臂提升无力为例浅谈一下其快速的处理方法，希望大家能举一反三，熟练运用。

不管事物如何变化，其工作原理是基本不变的，原理会了，排除故障也会事半功倍，所以想要更好的了解并掌握一个事物，有必要学习其工作原理。下图是动臂的工作原理图：

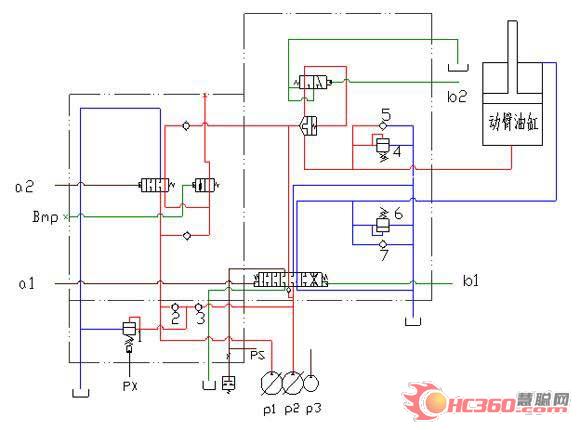

图1 动臂提升液压回路图

点击此处查看全部新闻图片

从图1中可以看到，动臂提升无力说明动臂油缸大腔内压力不足。顺着油路我们可以发现以下因素可能导致动臂油缸大腔内压力不足：

1、动臂油缸有内泄;

2、油口溢流阀4压力不足或者泄漏;

3、单向阀5泄漏;

4、主溢流阀1压力不足或者泄漏;

5、主泵压力不足。

从上面几个因素进行分析，我们可以把它们进行分类：一是部件产生泄漏或者损坏导致压力不足，二是系统压力不足。接下来就需要我们进行各个排除，循序渐进，由易及难，从简到繁。

一、主溢流阀1压力不足或者泄漏、主泵压力不足

对于主溢流阀1压力不足或者泄漏、主泵压力不足导致系统压力不足时，系统执行其他动作也会无力，所以我们只需要做一下其他动作就可以做出判断。比如行走，如果行走正常，说明系统压力正常，主溢流阀和主泵均正常，可以排除;如果行走无力，说明系统压力偏低，主溢流阀和主泵均有可能有问题，我们需要进一步进行判断。这里我们可以对主泵进行测压，如果压力正常，则主溢流阀坏，否则主泵坏。

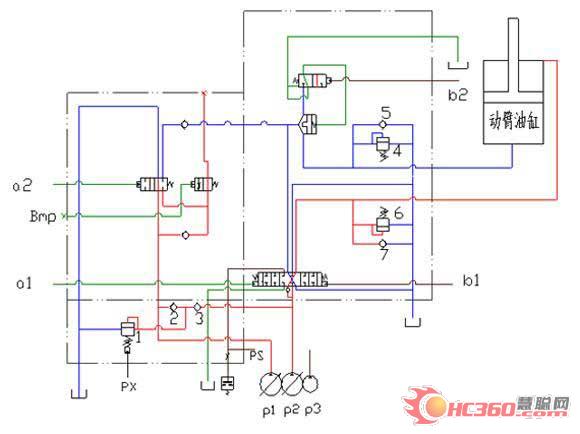

图2 动臂下降液压回路图

点击此处查看全部新闻图片

二、动臂油缸有内泄

如果动臂油缸有内泄，大腔内压力不足，反之，如果给小腔供油，压力也肯定会不足，所以我们可以让动臂下降，让铲斗顶着地面，将挖掘机抬起，其液压回路如图2。如果能很顺利的将车顶起说明油缸没有泄露;如果顶不起说明油缸有可能存在泄露。

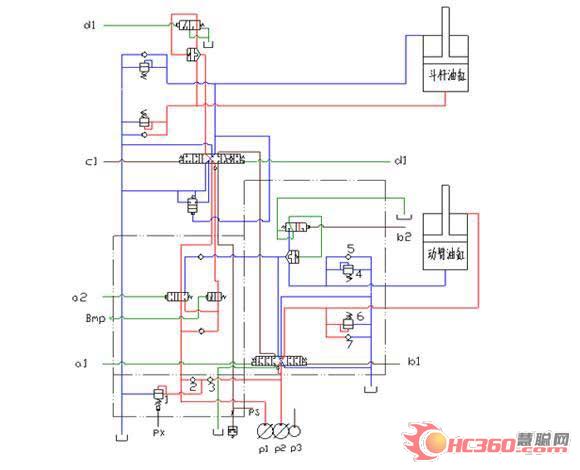

从图2中我们可以看出，如果单向阀2有泄漏的话，即使油缸没有泄漏也会导致动臂油缸小腔压力不足，这时我们需要进一步判断单向阀2是否存在泄漏。从图1中我们不难发现，当单向阀2左端形成压力时，即使单向阀2存在泄漏也不会影响单向阀2右端的压力，所以我们可以通过做其他动作，让单向阀2左端形成压力，比如让斗杆回收，这时再让动臂下降，即做动臂下降和斗杆回收的复合动作，其液压回路如图3，如果能将挖掘机抬起，说明油缸没有问题，否则油缸有问题。
